株式会社森下機械製作所>事業内容 製品情報

事業内容 製品情報

充填機キャッパー



充填機キャッパー

ロードセル式満注充填装置。
SIP、CIP時に自動ノズル装着が可能。

ケーサー

ケーサー

生産重視の高能力型からコスト志向の低能力型まで目的に応じた型式を選択できます。
一度に複数のボトルをグリップ1回の動作で複数のケースへ挿入可能。
PET、ガラス壜、その他の容器にも対応可能。兼用化も容易です。

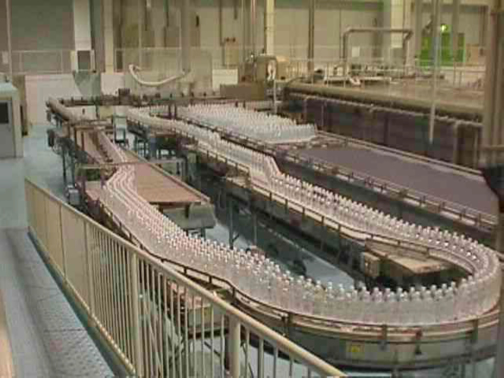

ボトルコンベヤー(ボトルコンベア)

bottle

標準ボトルコンベヤー、整列コンベヤー(シングルファイラー)アキュームコン ベヤー(集積コンベヤーLIFO 型    FIFO 型)、医療製品用特殊仕様等、仕様、目的に応じて製作いたします。 直線、曲線、傾斜、垂直の搬送にも対応可能、一列から多列まで自由にレイアウ トが可能です。

200ml~2000ml 硝子壜、PET ボトル、缶、各種樹脂容器等

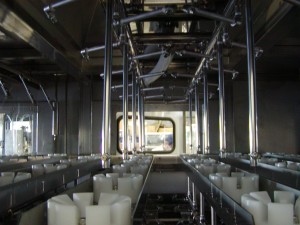

ボトルリンサー(洗壜機)

連結完成3



画像2

ボトルグリッパーにより、ワークを180度反転しボトル内面及び外面を洗浄。 容器内部にノズルを挿入して確実に洗浄。 確実な搬送、洗浄と高速処理の両立が可能なロータリー式清水洗浄、温水洗浄、次亜塩素酸水洗浄等、対応可能、各処理スピード、能力に応じた型式を用意。

ネック搬送仕様にする事可能。PETボトル、硝子ボトル各種プラスチックボトルに対応 アセプティック、医療容器用、無菌充填環境など、特殊仕様に対応可能、ご相談下さい。

アンケーサー

アンケーサー

ケース内のボトルをグリッパーにて払い出し

能力機能に応じ専用型の製作が可能

多品種の兼用化仕様もあり

処理物 PETボトル
ガラス壜

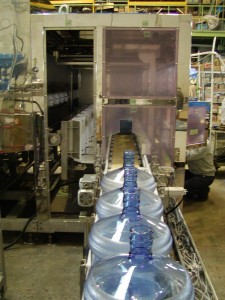

ガロンボトルウォッシャー

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

ウォーターサーバー用ガロン容器を洗浄

苛性ソーダによる殺菌洗浄及び清水による仕上げ洗浄をシームレスに行えます。ボトル内部へノズルを挿入して確実に洗浄、苛性槽の洗浄液を循環させて利用し、無駄な薬液の使用を低減、温水洗浄70度まで対応、オプションにてデキャッパー、ボトル圧力検査機も用意しています。

キャップ接液装置

キャップ接液装置1



キャップ接液装置3



容器を寝かせてキャップ内面に内容液を接液させます。接液時間はお客様の仕様に対応。レイアウトと接液時間に応じてストレート型、L 型、U型が選択出来ます。

標準装備 1 ゴムパッドチェーン(オートテンション付き)2 搬送チェーン3 ボトル反転ガイド

4 安全サイドカバー

デパレタイザー

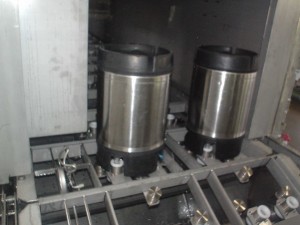

ポストミックスタンクウォッシャー

ポストミックスタンクウォッシャー

ポストミックスタンクウォッシャー

苛性洗浄、塩水洗浄、温水、清水洗浄を行います。 内洗ノズル、外洗ノズルにより、内外同時に洗浄

低床式パレタイザー

低床パレタイザー

処理ワーク、処理パレット等の兼用化も容易
総理パレットをストックするパレットマガジン標準装備
シンプルな構造でメンテナンスが容易
低所に搬送されてくるケースを処理

標準装備 パレットマガジン
パレット排出装置
本体入り口ケース供給コンベヤー
実パレットコンベヤー(チェーンタイプ
製品パレットアキューム(2パレット)
処理物 ダンボールケース(A式、ラップランド)

高床式パレタイザー

高床パレタイザー

実ケースをパタンに従いパレットに積載
レイアウトに応じ実パレットの排出方向別仕様を選択可能
ケース進入方向の選択も出来ます。
大型ケース処理仕様も製作可能。
高所に搬送されてくるケースを処理
メンテナンス架台付属

標準装備 パレットマガジン
パレット排出装置
本体入り口供給コンベヤー
実パレットコンベヤー(チェーンタイプ)
製品パレットアキューム(2パレット)
処理物 ダンボールケース(A式、ラップランド)

バルクデパレタイザー(高床式・低床式)


低床式バルクデパレタイザー

低床式バルクデパレタイザー

高床式バルクデパレタイザー
パレット上のバルク積みされたワークを高く設置されたネットコンベヤー上へ一 段づつ払い出しします。
バルク荷姿の傾きを修正するシュラウド装置付き
レイアウトに応じてパレット進入方向およびワーク排出方向の選択が可能
処理ワークおよび処理パレットの兼用も容易

標準装備 1パレットマガジン
2シートスタッカー
3シュラウド装置
4本体内払い出しコンベヤー(防塵、防虫カバー付き)
5パレットコンベヤー

お客様のニーズに合わせた生産ラインのコーディネート

034a3008-9749-4877-ae5c-10a5cac33a68

各機械機器の特性を考慮し、生産ライン全体を一つのシステムとして捉えたコーディネートを提案します。

プリフォーム供給機

プリフォーム供給機

プリフォームのソフトハンドリングを実現
供給時のプリフォームキズを削減
既設ブロー成型機へも供給可能

標準装備 1プリフォームコンテナー搬送コンベヤー(2パレットアキューム)
2コンテナー反転装置
3プリフォーム供給搬送コンベヤー(ホッパー式)
4空コンテナー搬送コンベヤー(2パレットアキューム)

各種産業機械の開発、設計、製作

7826220_S

長い歴史と経験に支えられた産業機械の開発、設計製作までのノウハウがあります。また、開発から製作、生産までを自社で行えます。

プリフォーム箱入れ装置

プリフォーム箱入れ装置

プリフォームのソフトハンドリングを実現
供給時のプリフォームキズを削減
既設ブロー成型機へも供給可能

標準装備: 1 小容量ホッパー(スイング式シュート付き)
2 ホッパー開閉ゲート
3 コンテナー反転装置
4 投入コンベヤースライド装置
5 プリフォームカウントセンサー

各種検査機器ハードウェア、付帯設備設計製作

30178441_S

ワークの検査を行う各種検査機器、ラインの環境に合わせて専用のハードウェア、 付帯設備、筐体の設計製作を行います。

既設機械の改良、改善、バージョンアップ

10940126_S

既設機械の効率化を提案します。トラブルの改善、能力の向上。既設機械をお客様のニーズに合わせて改善します。

バキュームコンベヤー(ワーク吸引コンベヤー)

バキュームコンベヤー(ワーク吸引コンベヤー)

バキュームコンベヤー(ワーク吸引コンベヤー)
倒れ壜対策に有効 上昇下降のレイアウトに対応

ペットボトル、缶、ボトル缶、各種樹脂容器

電機制御の改良、改善バージョンアップ

20878175_S

機械は良いのに動きが良くない。同時に動作すれば処理時間を短く出来る等、問題を抱えた機器の制御を最適化します。サイクルの早い電気制御機器を現行モデルへ変更。ワークの品種追加による、制御変更、省エネ、稼働率向上、トラブル等に対する電機制御の変更を提案します。

各種機械のメンテナンス

9363531_S

安定した生産を保つには機械のメンテナンスは必須。メンテナンス専門のグループ会社、協力会社が迅速な対応に対応します。保全、修理の代行業務もご相談下さい。

振分け装置(分岐、合流)

振分け装置(分岐、合流)

据付が容易
能力機能に応じ専用型の製作が可能
多品種の兼用化仕様もあり

安全対策

27934100_S

近年生産設備の安全基準が高くなっています。安全柵の設置、エリアセンサーの設置、各駆動部の安全カバーの設計、製作、設置、安全スイッチの追加、インターロック追加、変更等、お客様のご要望に応じて施工致します。

ピッチ割装置(搬送物間隔切り離し装置)

ピッチ割装置(搬送物間隔切り離し装置)ピッチ割装置

密着して搬送されている搬送物同士の搬送間隔をあける装置
搬送物の搬送間隔を等間隔にそろえる事もできる
検査機前、グリップコンベヤー等、昇降コンベヤーの前で必要なワークの搬送物間隔を作り出す
ライン能力に合わせて能力を設定し設計

ボトル排斥装置

CIMG3559

検査機の後などで不良品を排斥するシステムです。
動画はテストの為に全てを排斥していますが、実際には
指定されたボトルのみを排斥します。

ツイストシュート

熟練の技術で微妙なカーブを製作
動力不要の搬送として省エネルギー対策としてもご利用いただけます。

エアフローコンベヤー

エア噴射により、ワークを浮かせて搬送します。

ケースコンベヤー

パワーモーター等の駆動付きローラーやフリーローラー、グラビティローラーを使用して様々なレイアウトに対応します。

プリフォーム搬送コンベヤー

プリフォーム搬送コンベヤー1
プリフォーム搬送コンベヤー2

防塵、キズ低減仕様でペットボトルの成形前のプリフォームを確実に搬送します。
各種プリフォームに対応します。

回転式キャップ接液装置

斜め正面全体外観HP用

小型ボトル用のキャップ接液装置です。

容器を縦方向に回転させて,容器を寝かせることによりキャップ内面に内容液を接液させます。

接液時間はお客様の仕様に対応致します。

アタッチメント交換によりボトルの一定範囲内の兼用ができます。

ボトル検査機筐体

ボトル検査機

ボトル検査機筐体です。アルミフレーム、樹脂カバー(遮光)

コンベヤ搬送高さ、検査装置の仕様に応じて製作致します。
